فن آوری آئروسل به بخشی ضروری از بسته بندی مصرف کننده مدرن و کاربردهای صنعتی تبدیل شده است. از اقلام مراقبت شخصی مانند دئودورانتها و اسپریهای مو گرفته تا لوازم ضروری خانگی مانند ضدعفونیکنندهها و حتی فرمولهای مهم خودرو یا دارویی، سیستمهای آئروسل مکانیزم تحویل راحت، کنترلشده و کارآمد را ارائه میکنند. در قلب مطلق هر ظرف آئروسل، یک جزء بسیار مهندسی شده و با دقت بالغ وجود دارد: را دریچه آئروسل .
در حالی که مصرف کنندگان فقط فشار ساده یک دکمه را تجربه می کنند، عملکرد مکانیکی زیربنایی یک شیر آئروسل شامل یک تعامل پیچیده از اختلاف فشار، علم مواد و دینامیک سیالات است. در این راهنمای فنی جامع، ما دقیقاً چیستی شیر آئروسل را تجزیه و تحلیل میکنیم، اجزای اصلی آن را تشریح میکنیم، مکانیک عملیاتی آن را بررسی میکنیم و به انواع کلیدی مورد استفاده در صنایع جهانی امروز نگاه میکنیم.
1. درک مفهوم: شیر آئروسل چیست؟
دریچه آئروسل یک وسیله مکانیکی است که برای مهر و موم کردن محفظه آئروسل و تنظیم توزیع محتویات آن طراحی شده است. برخلاف اسپریهای پمپ سنتی که برای کشیدن مایع به سمت بالا به پمپاژ مکانیکی فیزیکی متکی هستند، یک سیستم آئروسل یک محیط از پیش تحت فشار است. این شیر به عنوان یک دروازه بان عمل می کند و مخلوط فرار کنسانتره محصول و پیشرانه گاز مایع یا فشرده را نگه می دارد.
هنگامی که شیر فعال می شود (فشار به پایین یا کج می شود)، یک گذرگاه شفاف باز می کند. از آنجا که فشار داخلی قوطی به طور قابل توجهی بالاتر از فشار اتمسفر خارجی است، محصول به شدت یا به آرامی از طریق مکانیسم سوپاپ به سمت بالا رانده می شود. هندسه دریچه دقیقاً نحوه رها شدن محصول را تعیین می کند - چه به صورت یک غبار ریز، یک اسپری درشت، یک فوم غنی یا یک جریان ثابت.
اصل اختلاف فشار
کل سیستم بر اساس یک معادله فیزیک اساسی عمل می کند: ΔP = P داخلی - پ خارجی . تا زمانی که P داخلی بیشتر از P خارجی (فشار اتمسفر)، سیال به طور طبیعی در لحظه شکستن سد مکانیکی دریچه به سمت دهانه خروج شتاب می گیرد.
2. آناتومی دریچه آئروسل: اجزای کلیدی
یک دریچه آئروسل استاندارد از بیرون فشرده به نظر می رسد، اما از اجزای فرعی متعددی ساخته شده است که با تحمل های بسیار کم (اغلب در میکرون اندازه گیری می شوند) ساخته شده است. خرابی در هر یک از قطعات منجر به نشت قوطی، گرفتگی سیستم یا عملکرد ضعیف اسپری می شود. در زیر ستون های ساختاری یک مجموعه دریچه آئروسل کلاسیک آورده شده است:

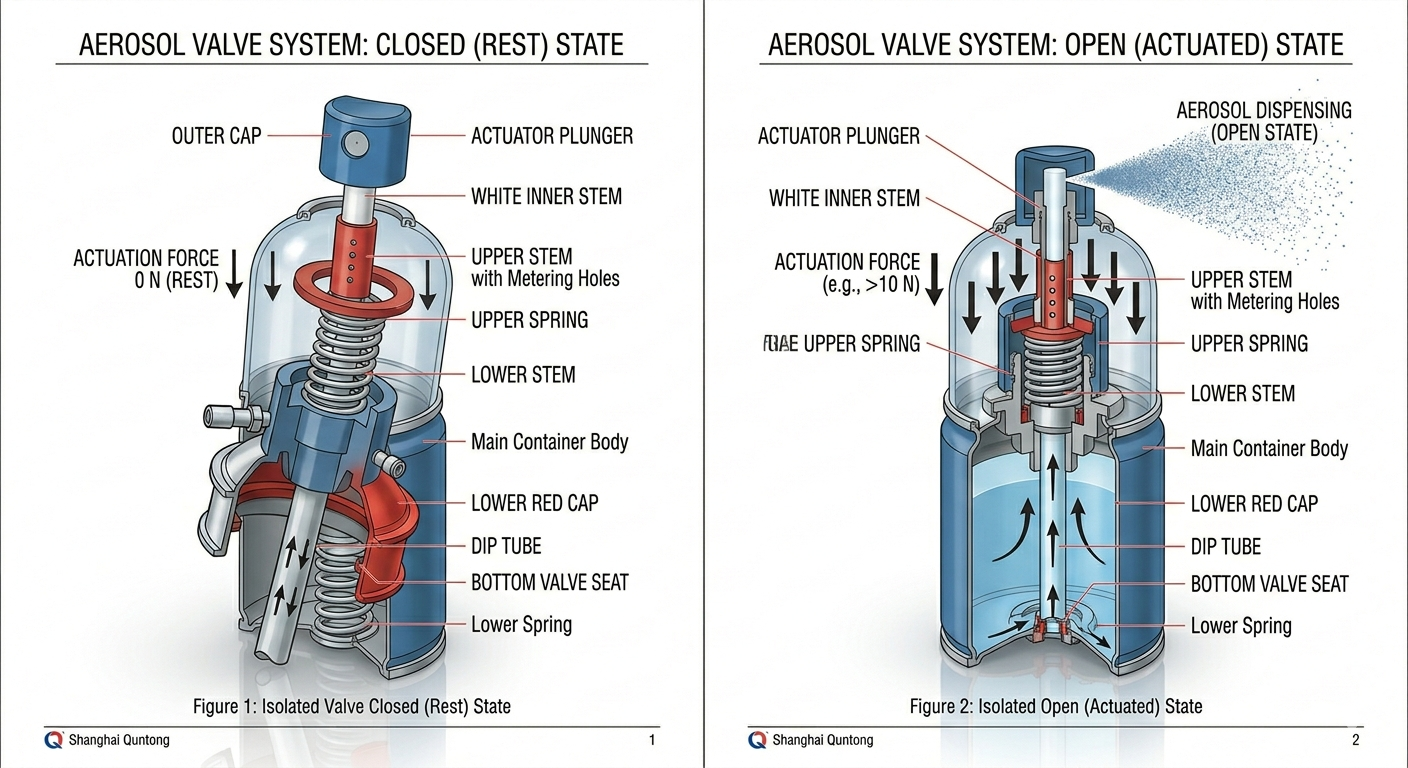

شکل 1: آناتومی مقطعی و اجزای اصلی دریچه آئروسل در حالت استراحت (بسته).
| جزء | عملکرد و نقش فنی |
|---|---|
| 1. محرک (دکمه) | قسمت رو به کاربر فشار داده شده تا محصول را توزیع کند. دارای دهانه خروجی نهایی و درج های اسپری است که جریان مایع را به الگوی اسپری مورد نظر (اتمیزه کردن) می شکند. |
| 2. ساقه | کانال عمودی که از محرک پشتیبانی می کند. این شامل روزنه های داخلی کوچک (سوراخ های اندازه گیری) است که به فرمول تحت فشار اجازه می دهد تا از بدنه شیر وارد کانال ساقه شود. |
| 3. واشر بیرونی | یک حلقه الاستومری ارتجاعی که رابط بین میل سوپاپ و فنجان نصب را میبندد و از خروج هر محصول یا پیشرانهای هنگام بسته شدن شیر جلوگیری میکند. |
| 4. بهار | این فنر که معمولاً از فولاد ضد زنگ ساخته میشود، نیروی ثابتی به سمت بالا به ساقه وارد میکند و اطمینان حاصل میکند که دریچه فوراً بسته میشود و زمانی که کاربر محرک را آزاد میکند، دوباره مهر و موم میشود. |
| 5. مسکن (بدنه دریچه) | محفظه مرکزی که چشمه را در بر می گیرد و ساقه را نگه می دارد. سرعت جریان محصول را از طریق محدودیت های خاص پایین و کناری (شیرهای بخار) تنظیم می کند. |
| 6. فنجان نصب | پایه فلزی (اغلب قلع یا آلومینیوم) که کل مجموعه شیر را روی لبه بدنه قوطی آئروسل میچسبد. برای جلوگیری از خوردگی اغلب با لاک های محافظ پوشانده می شود. |
| 7. دیپ تیوب | یک لوله پلاستیکی باریک که از پایین محفظه تا انتهای قوطی آئروسل امتداد می یابد و تضمین می کند که کنسانتره محصول مایع به طور تمیز و بدون باقی ماندن بقایای بیش از حد کشیده می شود. |
3. مکانیک گام به گام: چگونه کار می کند؟
برای درک کامل نحوه عملکرد یک دریچه آئروسل، باید به انتقال بین دو حالت اولیه آن نگاه کنیم: حالت استراحت (ایستا) و حالت فعال (دینامیک) .
شکل 2: عملکرد دینامیکی - حالت فعال (باز) که مسیرهای باز سیال و جریان پخش آئروسل فعال را نشان می دهد.
فاز 1: حالت استراحت (دریچه بسته)
هنگامی که آئروسل می تواند در یک قفسه بیکار بنشیند، فنر داخلی فولادی ضد زنگ ساقه را محکم به سمت بالا هل می دهد. این عمل یک شانه روی ساقه را به شدت در برابر واشر بیرونی الاستومری قرار می دهد. مهمتر از همه، سوراخهای اندازهگیری کوچک (روزنههای) حفر شده در کنار ساقه کاملاً در بالا قرار میگیرند یا کاملاً توسط بدنه جامد واشر مسدود میشوند. از آنجایی که سوراخ های ورودی از محفظه تحت فشار پایینی بسته شده اند، هیچ فرمولاسیونی نمی تواند فرار کند. ظرف کاملاً ضد هوا و ضد نشتی باقی می ماند.
فاز 2: فعال سازی (باز کردن شیر)
هنگامی که کاربر روی دکمه محرک فشار رو به پایین وارد می کند، بر نیروی متقابل فنر داخلی غلبه می کند. ساقه به سمت پایین به داخل محفظه مسکن حرکت می کند. این جابجایی فیزیکی روزنه های اندازه گیری ساقه را به زیر خط واشر منتقل می کند و آنها را مستقیماً در داخل محفظه شیر تحت فشار قرار می دهد.
مکانیک جریان: فوراً، محیط پرفشار، محصول مایع را از طریق لوله فرو بردن، به داخل محفظه دریچه، از طریق روزنههای ساقه تازه در معرض دید، و به سمت مرکز ساقه توخالی بالا میبرد. سپس به داخل محفظه محرک می رود، جایی که از طریق یک سوراخ میکروسکوپی نازل به هوای آزاد منتقل می شود.
فاز 3: اتمیزه کردن و خروج
همانطور که محصول از دهانه محرک خارج می شود و وارد فشار اتمسفر می شود، پیشرانه گاز مایع محلول به سرعت منبسط می شود و به حالت گازی واقعی تبدیل می شود. این انبساط شدید، جریان محصول مایع را به میلیونها قطره میکروسکوپی میشکند و بسته به طراحی مشخصات نازل، یک غبار یا کف آئروسل کامل و یکنواخت ایجاد میکند.
4. دریچه های پیوسته در مقابل مترد
بسته به کاربرد مورد نیاز، سازندگان شیرهای صنعتی سیستم هایی را برای تخلیه محصول به دو روش مجزا طراحی می کنند:
- شیرهای پاشش مداوم: اینها رایج ترین انواع هستند. تا زمانی که محرک در حالت فشرده باقی بماند، محصول بدون وقفه پاشش می کند. آنها به طور جهانی برای محصولاتی مانند خوشبو کننده های اتاق، رنگ های اسپری و اسپری های بدن ترجیح داده می شوند.
- دریچه های دوز اندازه گیری شده: عمدتاً در دستگاه های استنشاقی پزشکی (مانند دستگاه های تنفسی آسم) یا دستگاه های پخش کننده عطر با کیفیت بالا استفاده می شود. این دریچه ها دارای یک محفظه داخلی تخصصی هستند که حجم دقیق و از پیش اندازه گیری شده فرمولاسیون (به عنوان مثال 50 یا 100 میکرولیتر) را جدا می کند. هنگامی که فشار داده می شود، تنها همان حجم دقیق پخش می شود و تا زمانی که سوپاپ به طور کامل آزاد نشده و تنظیم مجدد شود، هیچ چیز دیگری نمی تواند فرار کند.
5. اهمیت سفارشی سازی سوپاپ
چیزی به نام شیر آئروسل "یک اندازه مناسب" وجود ندارد. ویسکوزیته، کشش سطحی و انتخاب پیشرانه یک فرمول شیمیایی، مشخصات بهینه شیر را به شدت دیکته می کند. به عنوان مثال، یک فرمول مبتنی بر آب در مقایسه با یک ترکیب شیمیایی مبتنی بر الکل یا روغن، به ابعاد دهانه و شیرهای بخار داخلی کاملاً متفاوتی نیاز دارد. علاوه بر این، انتخاب مواد الاستومری برای واشرها باید به دقت ارزیابی شود تا سازگاری شیمیایی تضمین شود و از تورم یا تخریب مواد در طول زمان جلوگیری شود.
در Shanghai Quuntong Spray Packaging Material Co., Ltd. ، ما در سفارشی سازی و ساخت مجموعه های شیر آئروسل با کارایی بالا که برای مطابقت با استانداردهای بین المللی دقیق مهندسی شده اند، تخصص داریم. با تنظیم قطر دهانه، انتخاب کشش های فنری تخصصی و استفاده از اجزای قوی، ما اطمینان حاصل می کنیم که محصولات شما الگوی اسپری بهینه، ماندگاری ثابت و قابلیت اطمینان بی عیب و نقص را از اولین اسپری تا آخرین اسپری ارائه می دهند.
